今回の作業は社用のN3。愛知のサブロクGPへ自走で参加してジムカーナーや0-100走行でさんざん楽しませてもらった帰りに、東名高速のPA手前で「CHGランプ」が点灯してしまいました。あ〜禁断のCHGランプ！なによりもやっかいなCHGランプが煌々と点灯している！
ダイナモブラシは交換したばかり。となると原因はダイナモ本体。がっかりもはなはだしい・・

とりあえずパーキングに入ってレッカーのお世話になり工場へ搬入しました。車検も近いしダイナモを直すのも億劫だし「もうお役ごめんかな〜」とも思いましたが乗り始めて30年弱、代車としても活躍してくれてるし、重すぎる腰を上げて修理してみることにしました。
思えばこの車は借り物だっ！あやうく捨てちゃうところだったよ

オイルを抜いてバッテリーを外す

分解前の準備

オイルを抜いて、ついでにエレメントも交換します。Nのエレメントは分解式でちょとややこしいですね。エンジン側にゴムパッキンが残ってしまったり、スプリングとゴムの間に入るワッシャーを一緒に捨ててしまわないように注意です。
ちなみにネオライフの車はほとんどノーメンテ。不具合が起きたときに対処するという感じでした。自分が乗り始めてから約11万キロの間、実用として使えている要因は2000kmごとのオイル交換と、高回転を常用しながら元気に乗ることだと思っています。代車で皆さんにも動かしてもらっているのも調子を維持するためにありがたいですね。

オイルを抜いたらいよいよダイナモの分解ですが、バッテリーを外すのを忘れないように。ステーターには12Vがダイレクトにつながっていますので短絡させてしまうと非常に危険です

ダイナモとローターを一体で外す

ダイナモはコイルが巻いてあるローターとブラシホルダーを備えた外側のステーターで構成されています。車載状態で外すにはエンジン前部についているエンジンマウントビームを外す必要があります。ローターは圧入されていますのでダイナモロータープーラーという専用工具が必要です。このプーラーをねじ込んで外すのですが、プーラーの先が曲がるくらい相当固く締め込まないと外れないことがほとんどです。締め込めるところまで締めてからプーラーのお尻をハンマーで叩くとまた少し締め込めるようになります。それを繰り返すとバカーンと弾けるように外れます。外れる瞬間はちょっと怖いですのでケガ気をつけつつ、ローターを守ってください。そんな理由でロータープーラーはある程度使い捨てとお考えください

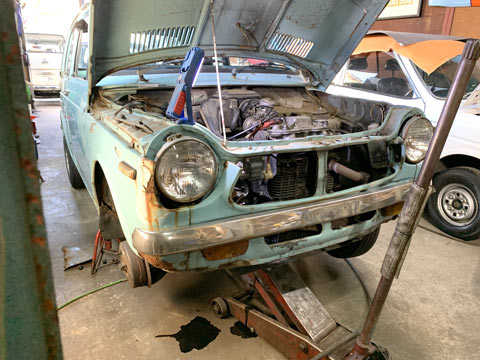

エンジンルームからダイナモを抜くときは写真の位置からローターとステーターを一体にしたまま抜き出します。
ダイナモを外すと尋常じゃない量のオイルがたれてきました。これはいや〜な感じですね

オイルまみれになってしまった原因

ネジがゆるゆる

矢印部分、Rアウターリングの6mmネジ4本がゆるゆるです。この新車時の黒いパッキンは経年の劣化により縮んで薄くなってしまうようで、その結果ネジが緩んでオイルがじゃんじゃん漏れてしまったということのようです。いままで何台もボルトが緩んでいる車両を見ました。50年も経てば仕方がないですね

パッキンとオイルシールも交換

アウターリングの中にはクランクを支える2列のニードルベアリングが組み込まれています。不用意にアウターリングを引き抜くとニードルがバラバラになって落ちてきますので、下にお皿などを用意した上でパーツを無くさないように取り外します。取り付けるときはグリスを糊がわりにしてニードルを保持させてそっと差し込みます

せっかくなのでいろいろやっちゃおう

いろいろ出てくるな〜

ドライブシャフトのアウト側ブーツの破れも発見してしまいました。FF車のブーツは消耗品ですね。破れに気がつかずに中のグリスが無くなっちゃうとジョイントを痛めてしまうので、たまには下回りも覗いて様子を見た方がいいと思います
ドライブシャフトははイン側から分解するので、ほとんどの場合イン・アウト共に交換します

次回はプライマリー機構の分解です

この車両もいままでだましだましで乗り切ってきましたが、気になっていた不具合はたくさんあり、各部にガタがきているのは間違いありません。作業のついでに左サイドカバーも開けてN360の特徴であるプライマリー機構を目視したくなりなした。スロットルのオンオフでガツンと衝撃がありますので、チェーンが伸びちゃってるかテンショナーが減っちゃったかじゃないかな〜っという予想を上回る惨状でありました
